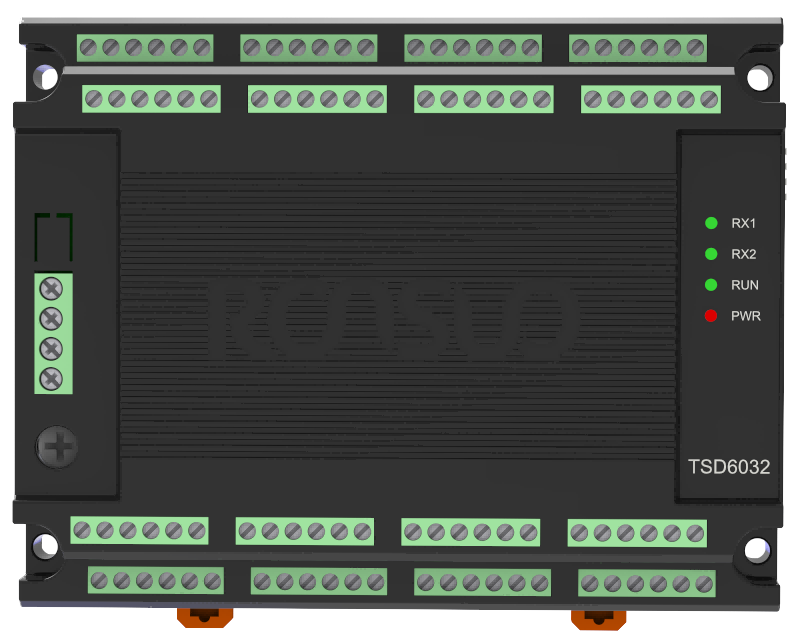

PT100 温度采集器 TSD60XX系列

产品简介

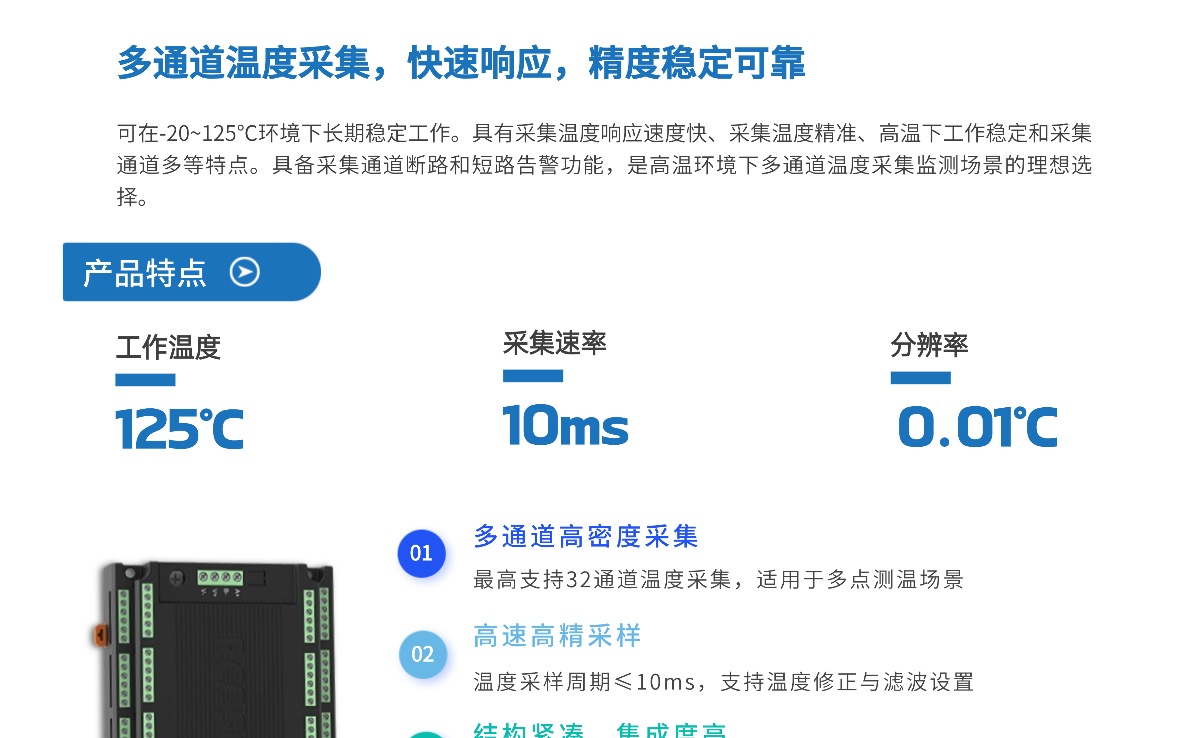

可在-20~125℃环境下长期稳定工作。具有采集温度响应速度快、采集温度精准、高温下工作稳定和采集通道多等特点。具备采集通道断路和短路告警功能，是高温环境下多通道温度采集监测场景的理想选择。

产品咨询 13609016130

产品中心

product

新闻中心

News Center

邀请函 | 蓝卫士温控新能源温控一体化解决方案即将亮相2025高工储能年会

亿纬锂能全极耳圆柱电池新品首发，推动工具锂电迈入高倍率新阶段！

蓝卫士发布多款 TEC 温控器 — 满足多样场景温控需求

深芯盟第一届第二次会员大会暨半导体产业发展年终交流会即将隆重召开

中华人民共和国第十五届运动会

蓝卫士温控祝您中秋快乐、万事如意！

详细介绍产品参数产品说明书

温度采集器 TSD60xx 系列

TSD60xx/TSD60xx-U 是一款多通道的温度采集器。设备可提供 16 路、24 路或 32 路温度采集通道，支持 PT100 型传感器接入。支持 1 路上行 RS485 通讯串口，使用标准 Modbus RTU 协议通讯，支持最大 8 台设备 485 总线使用。

温度采集器采用工业级设计，设备可在-20~125℃环境下长期稳定工作。设备具有采集温度响应速度快、采集温度精准、高温下工作稳定和采集通道多等特点。设备具备采集通道断路和短路告警功能，方便故障定位，提高生产效能。

温度采集器 (TSD60xx 系列)

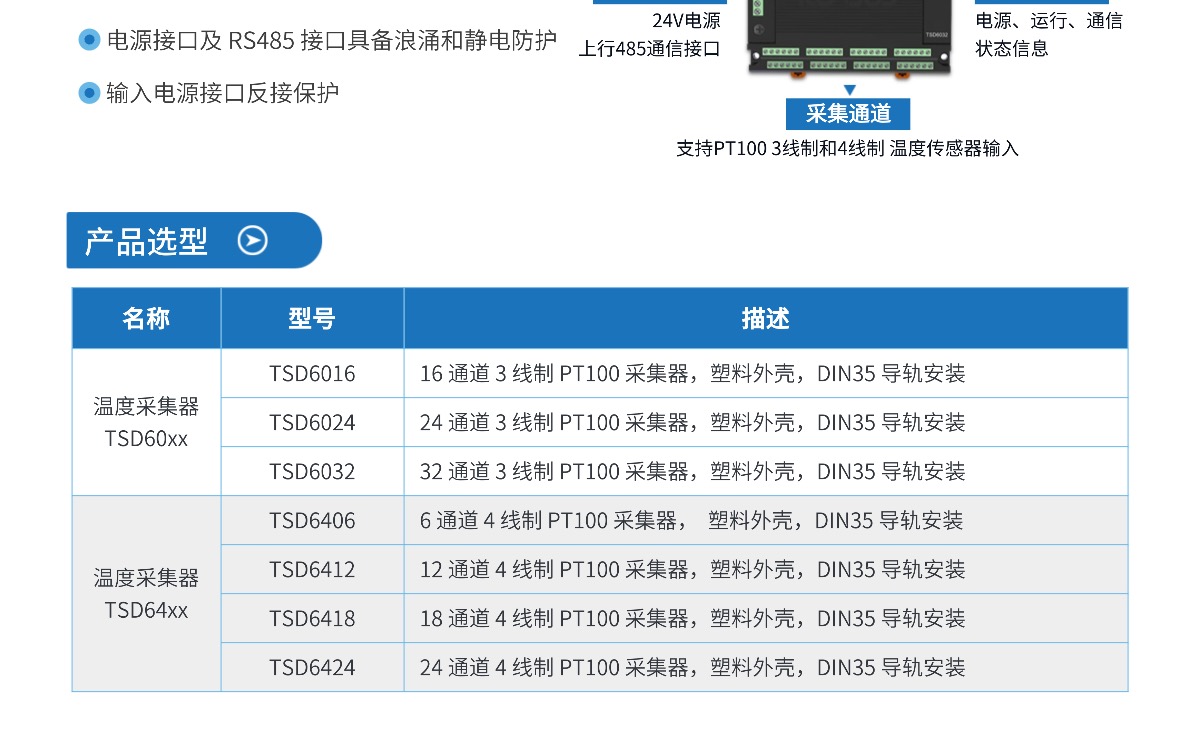

产品型号

序号	类别	名称	型号	说明
1	采集器16~32通道	温度采集器	TSD6016	16路3线制PT100采集器，塑料外壳
2			TSD6024	24路3线制PT100采集器，塑料外壳
3			TSD6032	32路3线制PT100采集器，塑料外壳

注：带“-U”为带 UL 认证型号。

产品参数

16~32路温度采集器技术参数
项目		参数
设备供电	接线方式	2P-5.0mm工业级接线端子
	工作电压	24VDC（12~36V）
	板卡功率	≤2W
	电源保护	反接、静电、浪涌防护
通信接口	接线方式	2P-5.0mm工业级接线端子
	接口类型	RS485
	串口数量	1路(上行)
	协议类型	Modbus -RTU（03、06、16功能码）
	通信距离	≤1000M
	站号地址	1~8（拔码选择）或通过寄存器配置支持1~32
	串口波特率	9600、19200、38400和115200
	默认通讯参数	38400,N,8,1
传感器接口	接线方式	3P-3.81mm工业级接线端子
	传感器类型	PT100（3线制)
	通道数量	16、24、32通道
	采样周期	≤100ms
	测温范围	0~250℃
	分辨率	0.01℃
	测温精度	≤±0.5℃
使用环境	工作温度	-20~125℃
	存储温度	-20~125℃
	相对湿度	10~90%（无凝露）
结构安装	外壳材质	耐高温阻燃PC
	安装方式	螺丝固定安装或标准DIN35导轨安装
	产品尺寸	128.4mm100.0mm28.3mm(长宽高)
