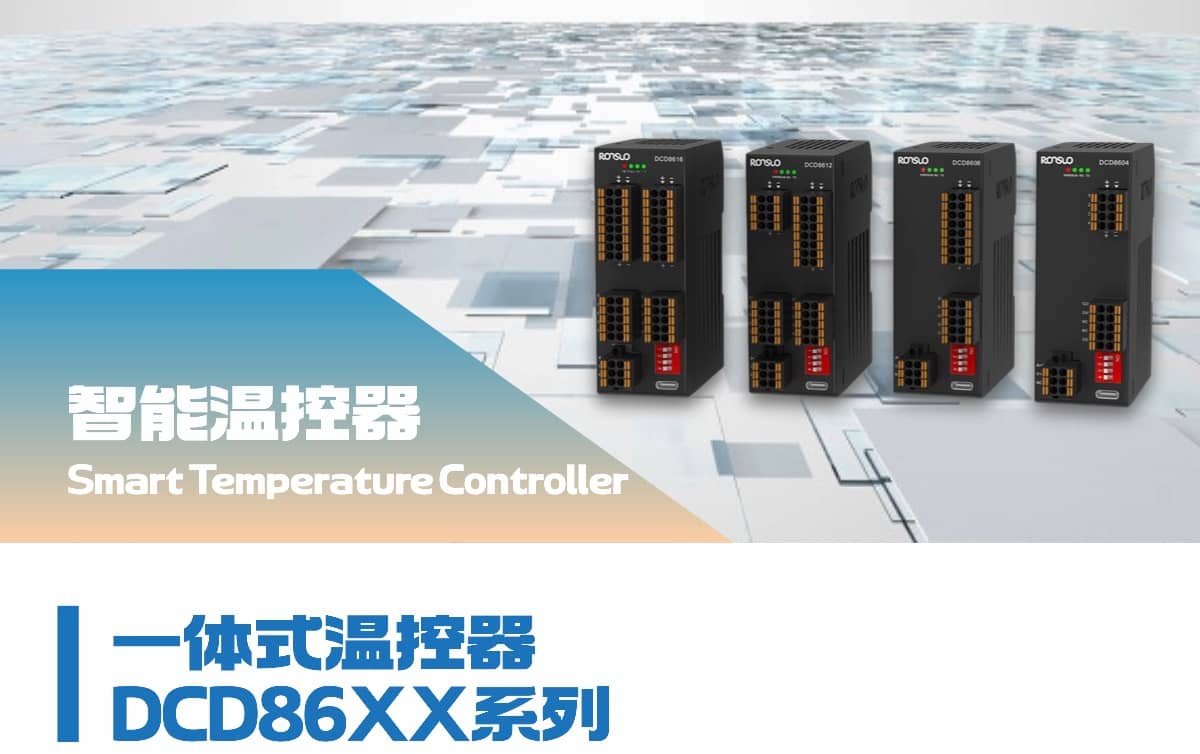

一体式温控器 DCD86xx 系列

一体式温控器是一款集成温度采集及控温输出的采集控温设备，可以独立工作，无需外接采集器。温控器根据采集到的温度值 PV 和设定值 SV，自行计算 PID 输出比例值，可以通过不同的输出方式控制加热功率器件，达到温度控制的目的。设备提供 1 路上行 RS485 接口连接上位机，最大支持 16 台设备 485 总线使用，设备使用标准 Modbus RTU 协议通讯。

设备具有控温精准、稳定性好、抗干扰性强和多级超温防护等特点。系统自带超温告警时停止输出，控制温度超上限告警时关闭输出等功能，可有效保护被控物品安全性。

一体式温控器 (DCD86xx 系列)

型号说明

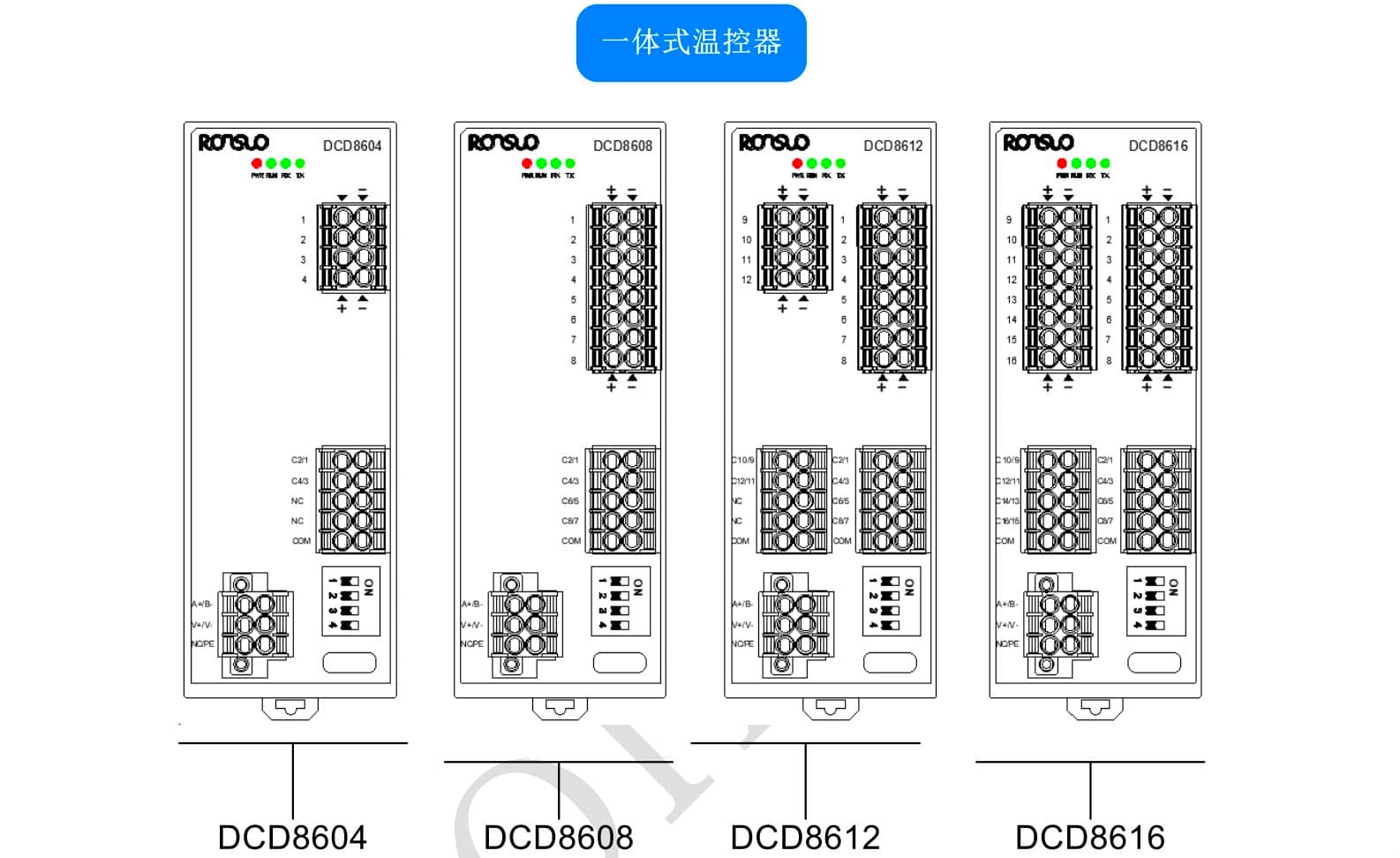

一体式温控器（DCD86xx）系列设备包括有 4 个型号，详细产品外观如下所示：

设备型号表：

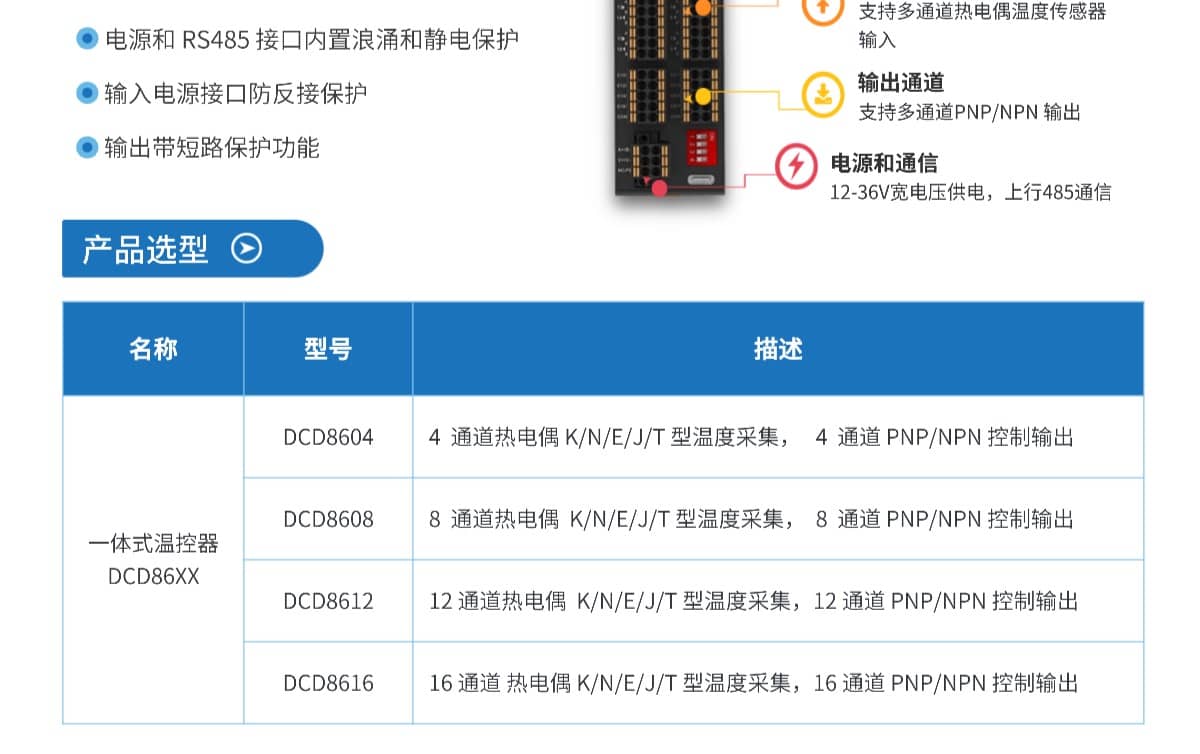

序号	名称	型号	说明

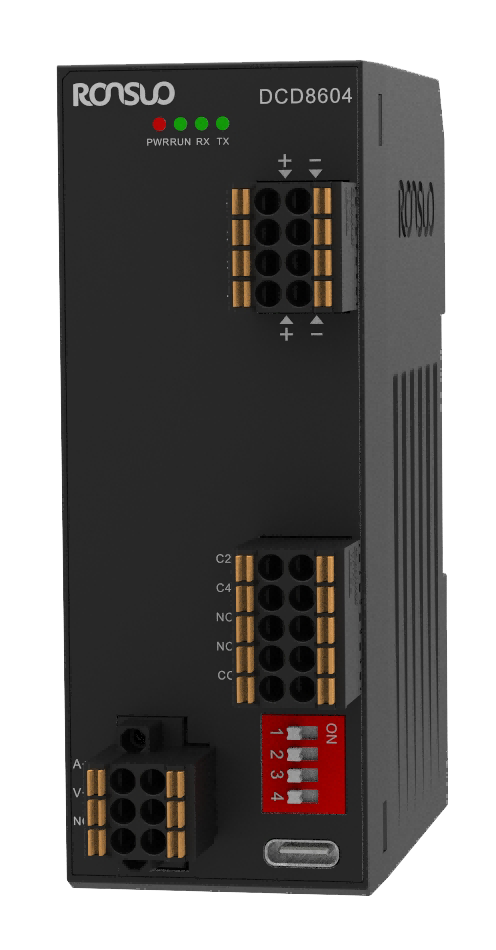

1	一体式温控器	DCD8604	4路K/N/E/J/T型温度采集，4路PNP/NPN控制输出，DIN35导轨安装
2		DCD8608	8路K/N/E/J/T型温度采集，8路PNP/NPN控制输出，DIN35导轨安装

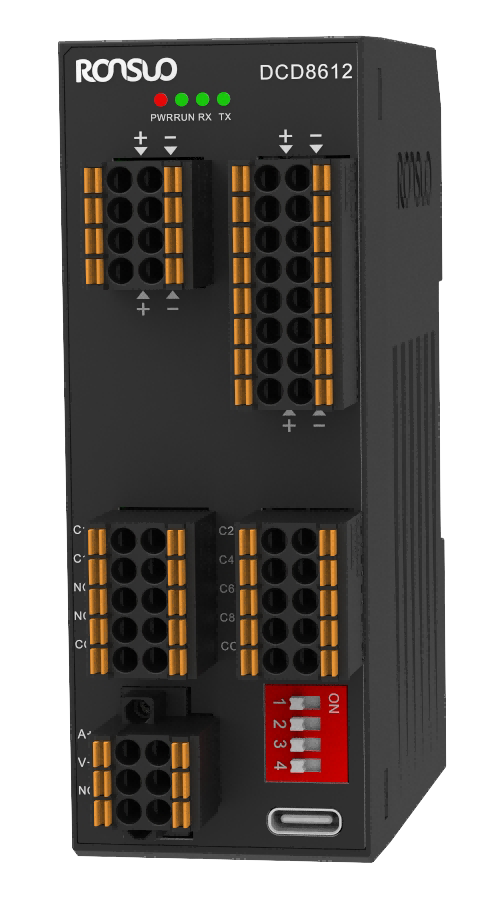

3		DCD8612	12路K/N/E/J/T型温度采集，12路PNP/NPN控制输出，DIN35导轨安装
4		DCD8616	16路K/N/E/J/T型温度采集，16路PNP/NPN控制输出，DIN35导轨安装

温控器参数

一体式温控器（DCD86xx）系列共有 4 种型号分别为：DCD8604、DCD8608、DCD8612 和 DCD8616；温控器详细参数信息如下。

DCD86xx温控器技术参数
项目		DCD8604	DCD8608	DCD8612	DCD8616
设备供电	接线方式	6P-3.50弹簧端子,供电输入占用2P
	工作电压	24VDC（12~36V）
	模块功耗	≤1.5W
	电源防护	浪涌保护、静电保护、反接保护
设备通讯	接口类型	6P-3.50弹簧端子,上行RS485通讯占用2P
	串口数量	1路RS485通讯接口（上行连接上位机）
	通讯协议	标准Modbus-RTU协议，支持01、03、05、06、15、16功能码
	通讯方式	支持RS485总线使用（0x01~0x10）
	串口参数	波特率：9600、19200、38400(默认)和115200校验位：无，数据位：8，停止位：1
	传输距离	≤1000m
	隔离方式	光电隔离
	串口防护	浪涌保护、静电保护
采集通道	接线方式	3.50弹簧端子（每通道占用2P）
	传感器类型	K/N/E/J/T型，默认：K型
	采集通道数	4通道	8通道	12通道	16通道
	采样周期	≤100ms
	测温范围	0.1精度：K/N/J型(0~1200℃),E 型(0~1000 ℃),T型(0~400 ℃)0.01精度：K/N/E/J型(0~650℃),T型(0~400℃)
	分辨率	0.1℃或0.01℃可设置，默认：0.01
输出通道	接口类型	3.50弹簧端子（每通道占用1P）
	输出通道数	4通道	8通道	12通道	16通道
	输出类型	NPN型/PNP型,默认：PNP
	驱动电流	≤60mA/通道
	输出防护	短路保护，静电保护
结构特点	外壳材质	耐高温阻燃PC
	安装方式	标准DIN35导轨安装

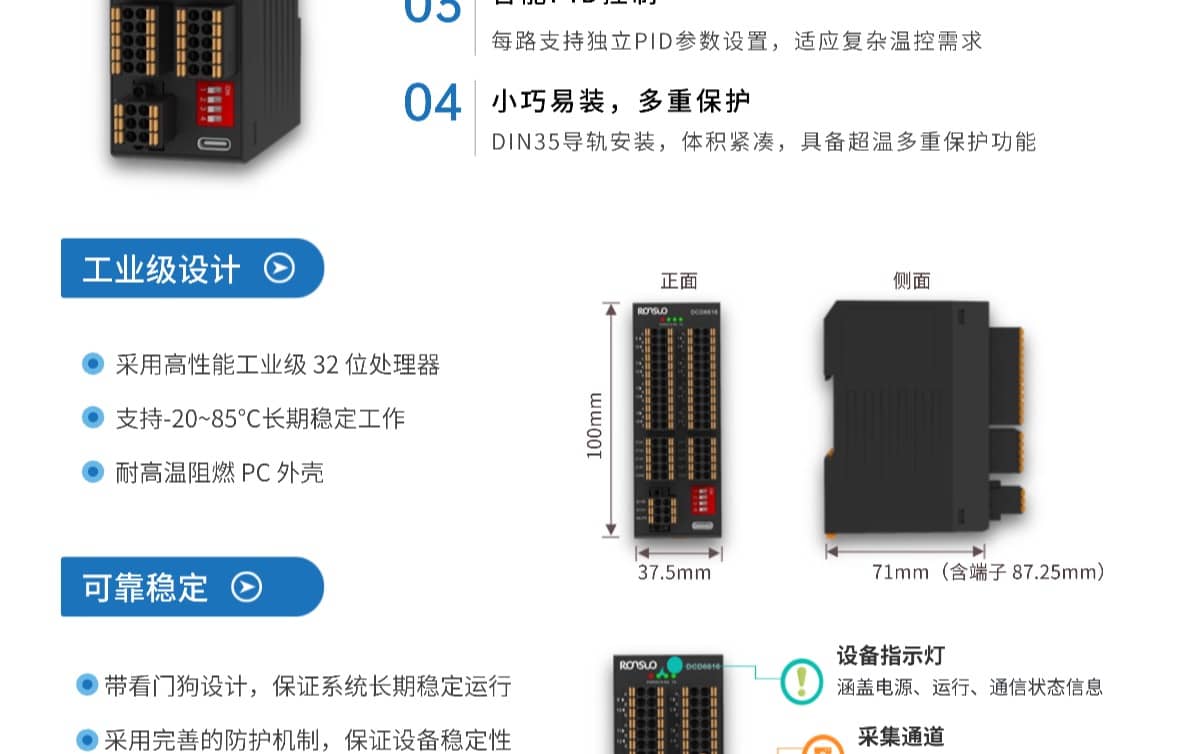

	产品尺寸	高100mm宽37.5mm深70.95mm（含端子87.25mm）
使用环境	工作温度	-20~85℃
	存储温度	-20~105℃
	工作湿度	10~95%（无凝露）
