一体式温控器 DCD76XX系列

产品简介
一体式温控器集成多通道温度采集与控温输出，支持NTC温度传感器输入，内置智能PID算法，自动调节输出，实现高效稳定的温度控制。一体式结构减少布线，可靠的温度采集和控制。

产品咨询 13609016130

产品中心

product

新闻中心

News Center

邀请函 | 蓝卫士温控新能源温控一体化解决方案即将亮相2025高工储能年会

亿纬锂能全极耳圆柱电池新品首发，推动工具锂电迈入高倍率新阶段！

蓝卫士发布多款 TEC 温控器 — 满足多样场景温控需求

深芯盟第一届第二次会员大会暨半导体产业发展年终交流会即将隆重召开

中华人民共和国第十五届运动会

蓝卫士温控祝您中秋快乐、万事如意！

详细介绍产品参数产品说明书

一体式温控器 DCD76xx 系列

一体式温控器是一款集成 NTC 温度采集及控温输出的采集控温设备，可以独立工作，无需外接采集器。温控器根据采集到的温度值 PV 和设定值 SV，自行计算 PID 输出比例值，可以通过不同的输出方式控制加热功率器件，达到温度控制的目的。设备提供 1 路上行 RS485 接口连接上位机，最大支持16 台设备 485 总线使用，设备使用标准 Modbus RTU 协议通讯。

设备具有控温精准、稳定性好、抗干扰性强和多级超温防护等特点。系统自带超温告警时停止输出，控制温度超上限告警时关闭输出等功能，可有效保护被控物品安全性。

一体式温控器 (DCD76xx 系列)

型号说明

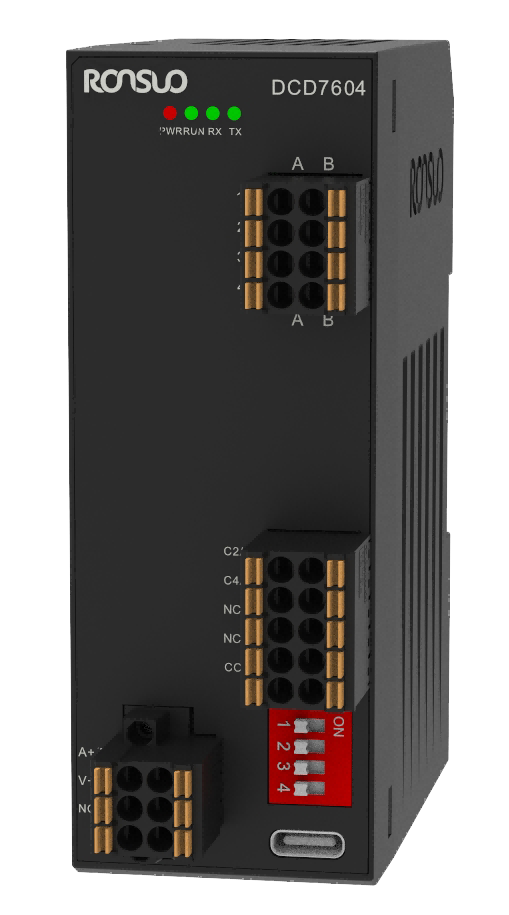

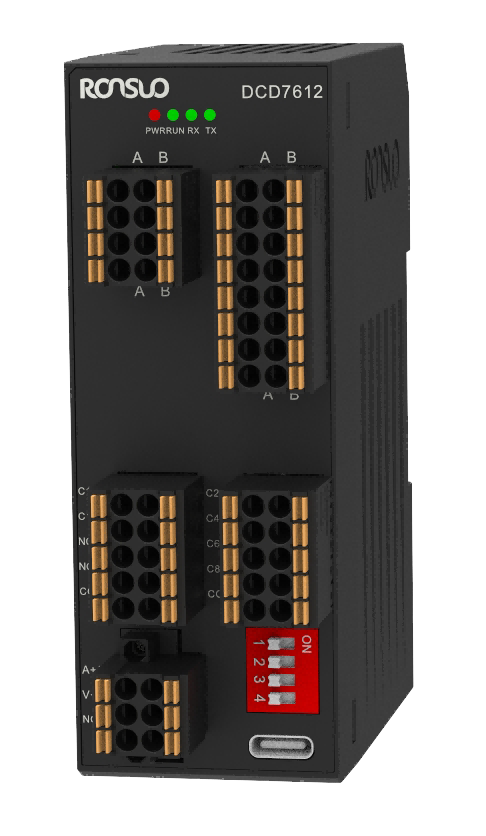

一体式温控器（DCD76xx）系列 2 款不同外形产品包括 6 个型号，产品外观如下所示：

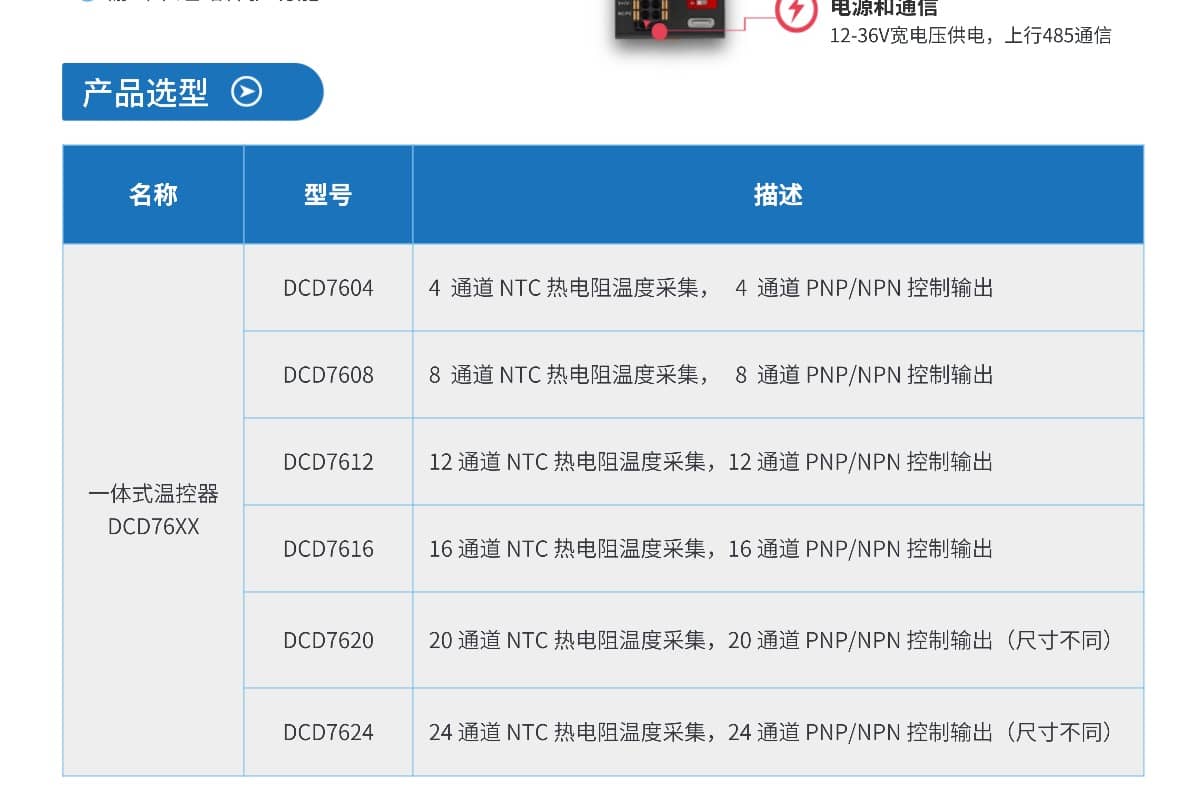

设备型号表：

序号	名称	型号	说明
1	一体式温控器	DCD7604	4路NTC热电阻温度采集，4路PNP/NPN控制输出，DIN35导轨安装
2		DCD7608	8路NTC热电阻温度采集，8路PNP/NPN控制输出，DIN35导轨安装
3		DCD7612	12路NTC热电阻温度采集，12路PNP/NPN控制输出，DIN35导轨安装
4		DCD7616	16路NTC热电阻温度采集，16路PNP/NPN控制输出，DIN35导轨安装
5	一体式温控器	DCD7620	20路NTC热电阻温度采集，20路PNP/NPN控制输出，DIN35导轨或螺丝安装
6	一体式温控器	DCD7624	24路NTC热电阻温度采集，24路PNP/NPN控制输出，DIN35导轨或螺丝安装

温控器参数

一体式温控器（DCD76xx）系列有 2 款外形产品 6 种型号分别为：DCD7604、DCD7608、DCD7612、DCD7616、DCD7620 和 DCD7624；温控器详细参数信息如下。

DCD76xx温控器技术参数
项目		DCD7604		DCD7608	DCD7612		DCD7616	DCD7620		DCD7624
设备供电	接线方式	2P-3.50接线端子						2P-5.0接线端子
	工作电压	24VDC（12~36V）
	模块功耗	≤1.5W
	电源防护	浪涌保护、静电保护、反接保护
设备通讯	接线方式	2P-3.50接线端子						2P-5.0接线端子
	串口数量	1路
	通讯协议	标准Modbus-RTU协议，支持01、03、05、06、15、16功能码
	通讯方式	支持RS485总线使用（0x01~0x10）
	串口参数	波特率：9600、19200、38400(默认)和115200校验位：无，数据位：8，停止位：1
	传输距离	≤1000m
	隔离方式	光电隔离
	串口防护	浪涌保护、静电保护
采集通道	接线方式	2P-3.50接线端子						2P-3.81接线端子
	传感器类型	NTC热电阻，默认:NTC100K/B3950,其它型号可配置
	采集通道数	4通道		8通道	12通道		16通道	20通道		24通道
	采样周期	≤100ms
	测温范围	0~150℃
	分辨率	0.1℃或0.01℃可设置，默认：0.01
输出通道	接线方式	3.81接线端子，（每通道占用1P）
	输出通道数	4通道	8通道			12通道	16通道		20通道	24通道
	输出类型	NPN型/PNP型,默认：PNP
	驱动电流	≤60mA/通道
	输出防护	短路保护，静电保护
结构特点	外壳材质	耐高温阻燃PC
	安装方式	标准DIN35导轨安装							导轨或螺丝固定安装
	产品尺寸	100mm37.5mm70.95mm							100128.428.3mm
使用环境	工作温度	-20~85℃
	存储温度	-20~105℃
	工作湿度	10~95%（无凝露）
