多路PT100温度采集器TSD61XX系列

产品简介
TSD61XX系列是多通道温度采集器，支持PT100 3线温度传感器接入，上行 RS485 通信，具有采集响应速度快、精度高、通道数量多等优点。具备通道断路和短路告警功能等防护机制，确保长期稳定运行，是多通道温度采集监测场景的理想选择。

产品咨询 13609016130

产品中心

product

新闻中心

News Center

邀请函 | 蓝卫士温控新能源温控一体化解决方案即将亮相2025高工储能年会

亿纬锂能全极耳圆柱电池新品首发，推动工具锂电迈入高倍率新阶段！

蓝卫士发布多款 TEC 温控器 — 满足多样场景温控需求

深芯盟第一届第二次会员大会暨半导体产业发展年终交流会即将隆重召开

中华人民共和国第十五届运动会

蓝卫士温控祝您中秋快乐、万事如意！

详细介绍产品参数产品说明书

温度采集器 TSD61xx 系列

TSD61xx/TSD61xxN 是一款多通道的温度采集器。设备提供 4~24 路温度采集通道，支持PT100（3 线/2 线）传感器接入。上行 RS485 通信串口，支持标准 Modbus RTU 协议，最大 16 台设备 RS485 总线使用。

温度采集器采用工业级设计，设备可在-20~85℃环境下长期稳定工作。设备具有采集温度响应速度快、采集温度精准、高温下工作稳定和采集通道多等特点。设备具备采集通道断路和短路告警功能，方便故障定位，提高生产效能。

温度采集器 (TSD61xx 系列)

TSD61xx/TSD61xxN 是一款多通道的温度采集器。设备提供 4~24 路温度采集通道，支持

PT100（3 线/2 线）传感器接入。上行 RS485 通信串口，支持标准 Modbus RTU 协议，最大 16 台设备 RS485 总线使用。

温度采集器采用工业级设计，设备可在-20~85℃环境下长期稳定工作。设备具有采集温度响

应速度快、采集温度精准、高温下工作稳定和采集通道多等特点。设备具备采集通道断路和短路告警功能，方便故障定位，提高生产效能。

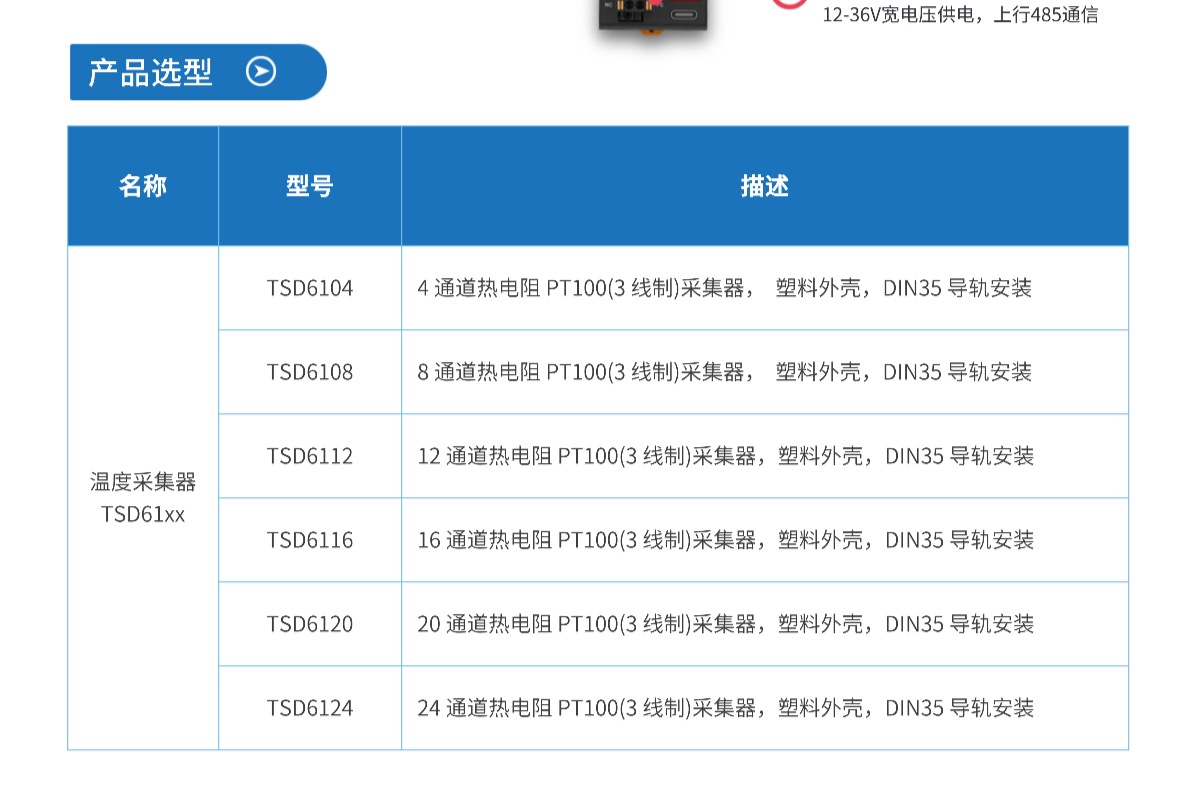

产品型号

型号列表：

序号	类别	名称	型号	说明

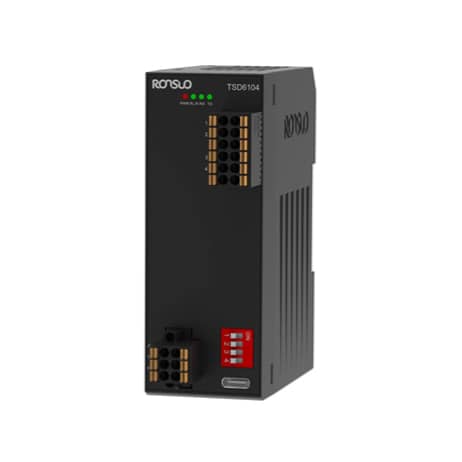

1	采集器4~24通道	温度采集器	TSD6104	4路3线PT100采集器，塑料外壳，DIN35导轨安装
2			TSD6108	8路3线PT100采集器，塑料外壳，DIN35导轨安装

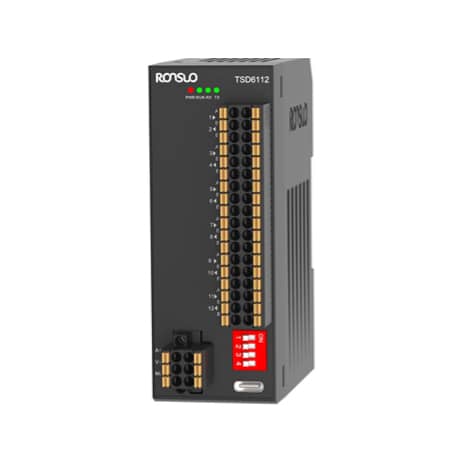

3			TSD6112	12路3线PT100采集器，塑料外壳，DIN35导轨安装
4			TSD6116	16路3线PT100采集器，塑料外壳，DIN35导轨安装
5			TSD6120	20路3线PT100采集器，塑料外壳，DIN35导轨安装
6			TSD6124	24路3线PT100采集器，塑料外壳，DIN35导轨安装

采集器参数

4~24路温度采集器技术参数
项目		TSD61xx参数		TSD61xxN参数
设备供电	接线方式	2P-3.5mm工业级接线端子
	工作电压	24VDC（12~36V）
	设备功率	≤1W
	电源保护	反接、静电、浪涌防护
通信接口	接线方式	2P-3.5mm工业级接线端子
	上行通信	1路RS485(A+/B-)
	协议类型	Modbus -RTU（03、06、16功能码）
	通信距离	≤1000M
	通信地址	站号1~16（4位拔码设置）
	串口波特率	9600、19200、38400和115200
	默认通信参数	38400,N,8,1
传感器接口	接线方式	3P-3.5mm工业级接线端子
	传感器类型	PT100（3线/2线)
	通道数量	4、8、12、16、20、24通道
	采样周期	≤100ms
	测温范围	0~250℃	-50~250℃
	分辨率	0.01℃
	测温精度	≤±0.5℃
使用环境	工作温度	-20~85℃
	存储温度	-20~105℃
	相对湿度	10~90%（无凝露）
结构安装	外壳材质	耐高温阻燃PC
	安装方式	标准DIN35导轨安装

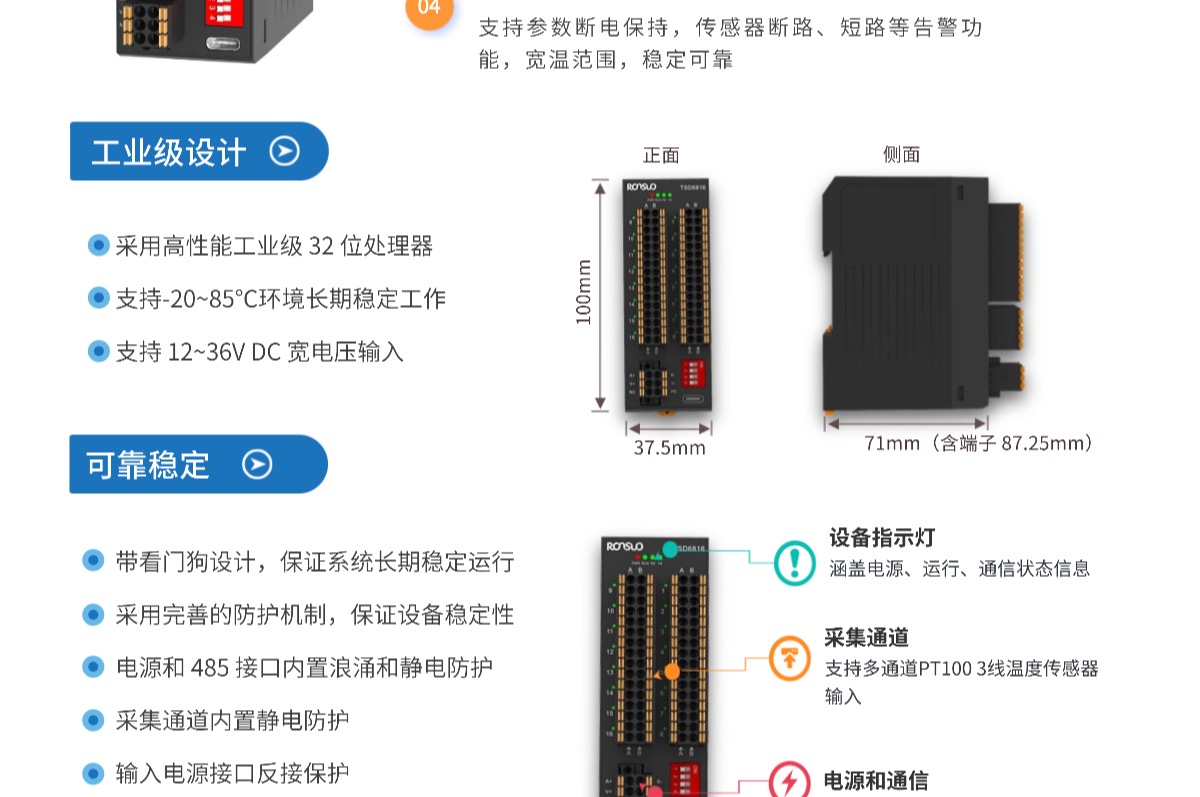

	产品尺寸	37.5mm70.95mm100mm (宽深高)
