产品简介

TMAx064是组合式温控模块的主控模块，提供2路RS485接口，可以实时显示温度设定SV值、温度PV值、输出比例MV值，支持拼接扩展采集模块和输出模块，最多支持扩展到64路控制输出，192路采集输入。

组合式温控设备 （TMA）系列

组合式温控设备是一款可扩展模块使用的多路控制输出及温度采集的温控设备。支持最大扩展64 路 DO 或 AO 控制输出，64 路控温采集，192 路巡检采集。设备提供 1 路上行 RS485 接口连接上位机，1 路下行 RS485 接口连接外部温度采集器。设备使用标准 Modbus RTU 协议通讯，最大支持 16 台设备 485 总线使用。

温控模块带显示屏功能，可显示 SV、PV、CH、MV 值和告警代码显示信息等。设备具有控温精准、稳定性好、抗干扰性强和多级超温防护等特点。当控制温度超温告警时停止输出，控制温度超上限告警时关闭输出等功能，可有效保护被控物品安全性。

型号说明

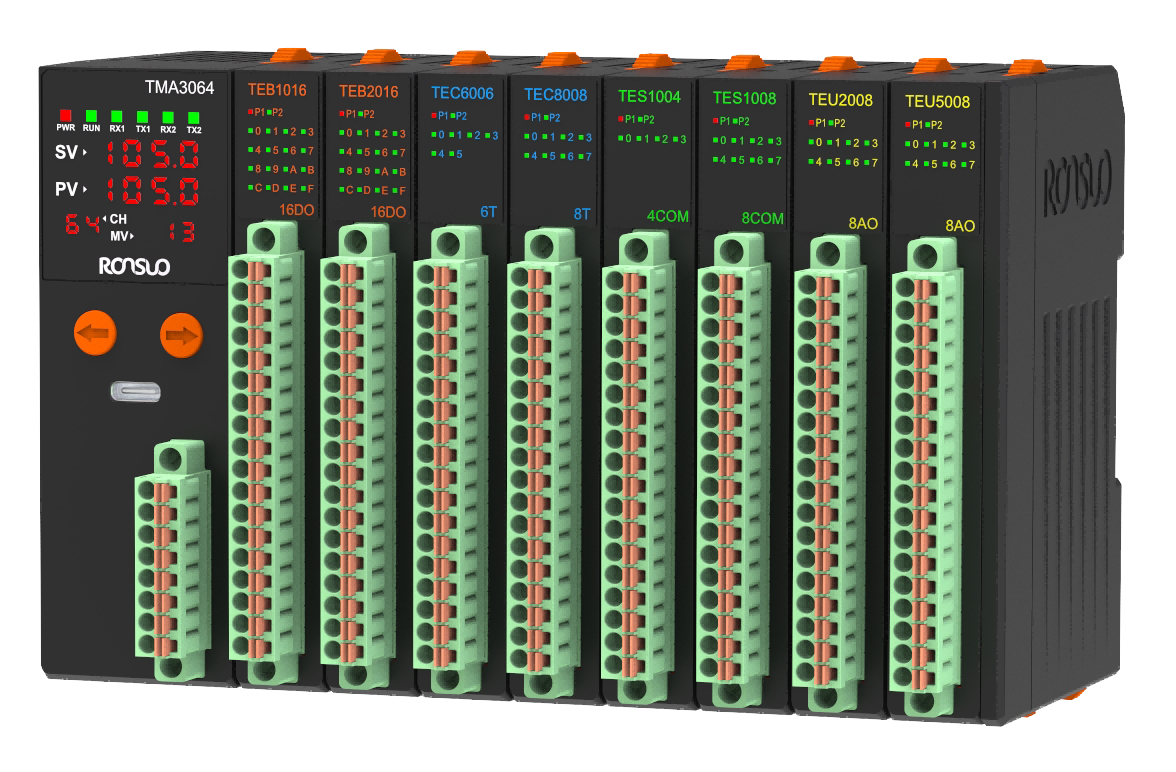

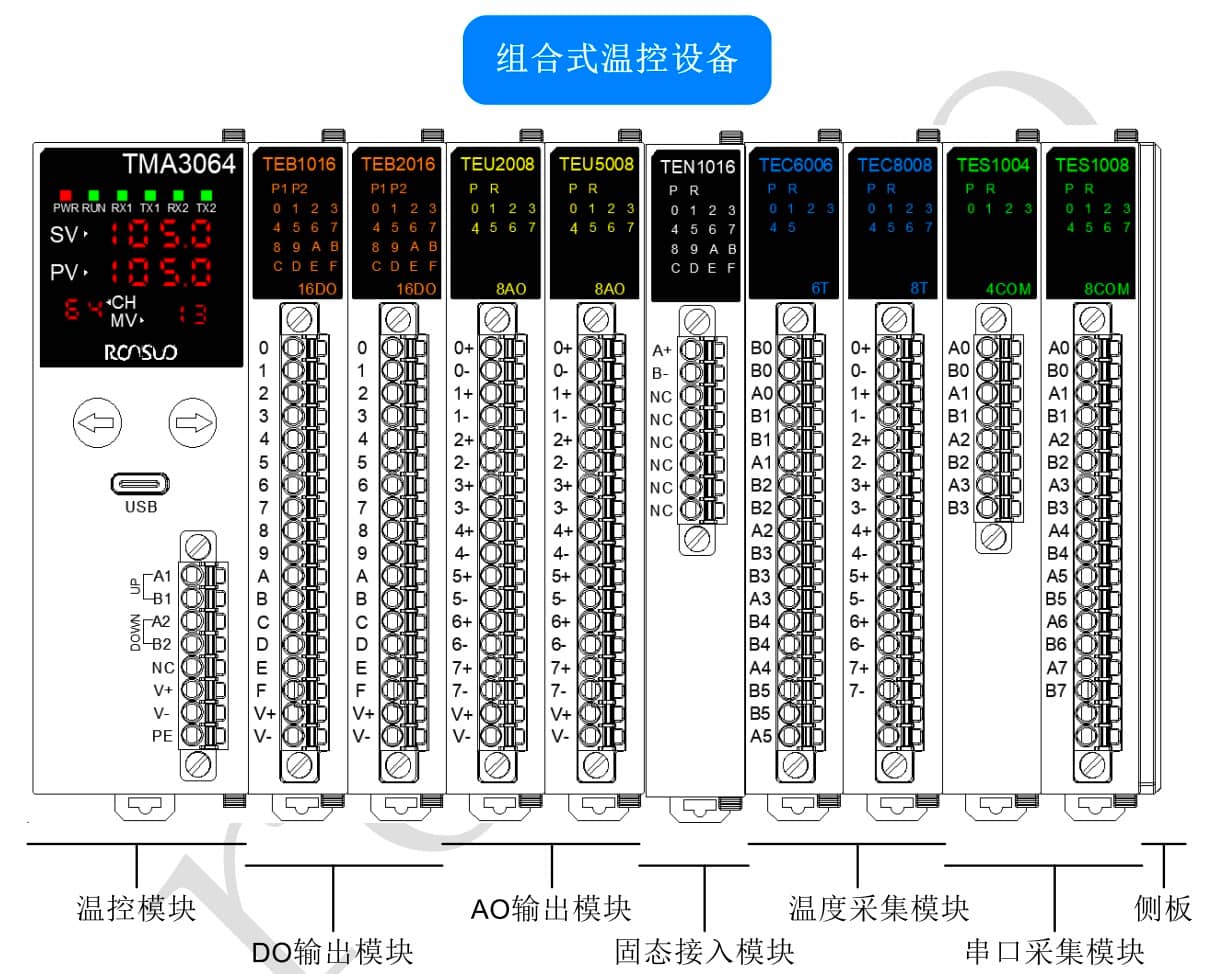

组合式温控设备是由温控模块（TMA）、输出扩展模块 DO（TEB）/AO（TEU）、调节器接入模块（TEN）、温度采集模块（TEC）和串口采集模块（TES）灵活组成。温控模块外接温度采集板使用时，接入温控模块的下行 485 接口即可。组合使用时 TEB/TEU/TEN 模块应紧贴着 TMA 主机使用，组合式设备型号如

下图所示：

设备型号表：

温控模块(TMA)参数

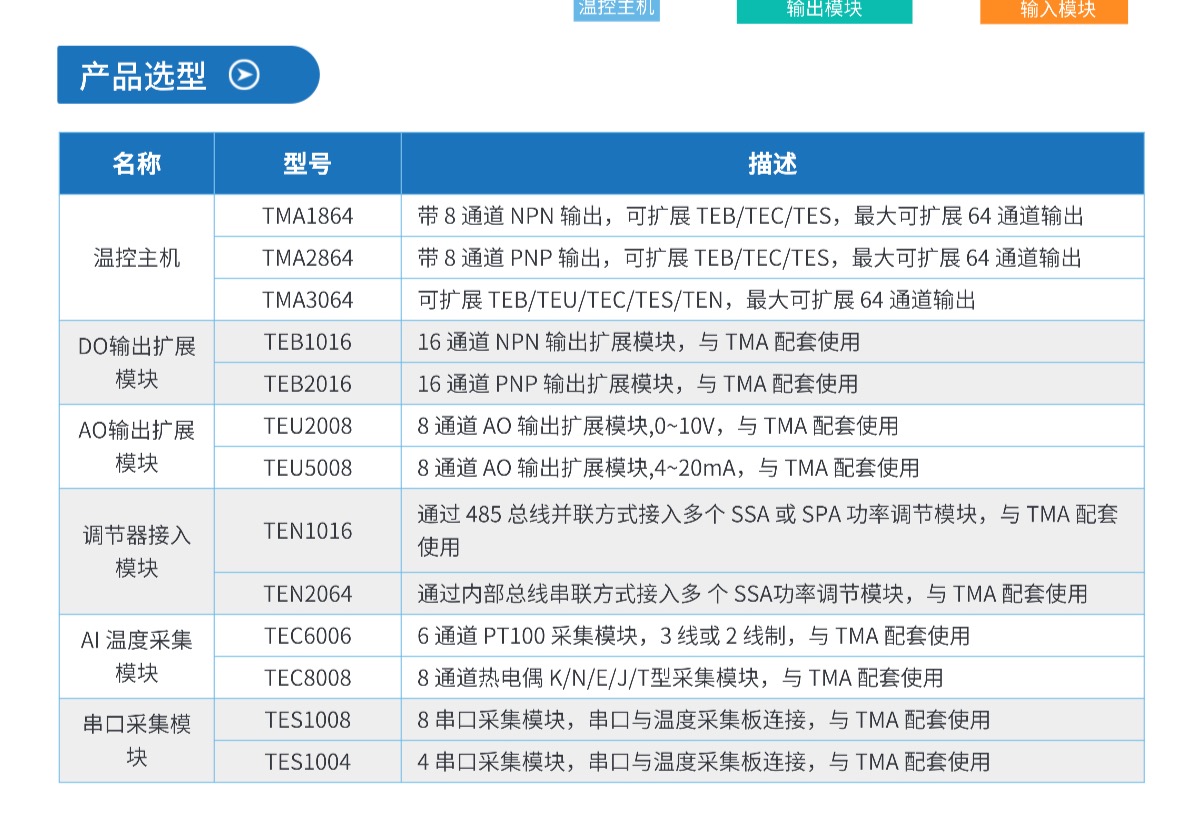

温控模块的 3 种型号分别为：TMA3064 可扩展 TEB/TEU/TEN/TEC/TES 模块,主机模块不带输出；TMA1864 可扩展 TEB/ TEC/TES 模块，集成 8 路 NPN 型 DO 输出；TMA2864 可扩展 TEB/TEC/TES 模块，集成 8 路 PNP 型 DO 输出；三种型号温控模块详细参数信息如下。

• 输出扩展模块(TEB)参数

输出扩展模块 DO 分为两种类型（NPN 和 PNP 型），TEB1016 支持 16 路 NPN 型输出，TEB2016 支持16 路 PNP 型输出，两种型号输出扩展模块参数信息如下。

• 输出扩展模块(TEU)参数

输出扩展模块 AO 分为两种类型（0~10V 和 4~20mA），TEU2008 支持 8 路 0~10V 输出，TEU5008支持 8 路 4~20mA 输出，两种型号输出扩展模块参数信息如下。

• 调节器接入模块(TEN)参数

调节器接入模块 TEN1016 可接入两种类型功率调节模块（SxA 为直流控交流固态，SUD 为直流控直流固态），TMA 支持接入 1 个 TEN 模块，支持 16 个 SxA 或 SUD 接入TEN2064 支持接入 8 个 SSA1008功率调节器，两个 TEN 模块详细参数如下：

• 温度采集模块(TEC)参数

温度采集模块分为两种类型(PT100 和热电偶），TEC6006 型号支持 6 路 PT100 温度采集， TEC8008型号支持 8 路热电偶温度采集，两种型号温度采集模块参数信息如下。

• 串口采集模块(TES)参数

串口采集模块为 RS485 串口型模块，TES1004 型号支持 4 路串口采集，TES1008 型号支持 8 路串口采集，两种型号串口采集模块参数信息如下。
